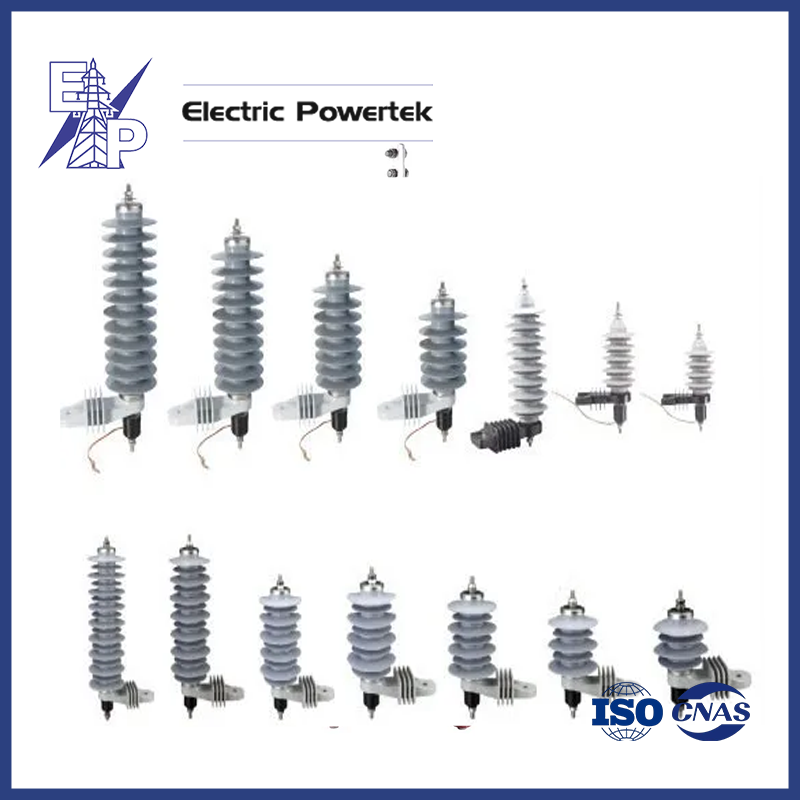

聚合物避雷器
主要原理
金属氧化物避雷器是目前*********的过电压保护器。它们可保护交流电源系统中的电气设备免受大气过压和工作过压的损坏。
这是由于在核心电阻盘中加入了氧化锌避雷器。与传统的碳化硅避雷器相比，这大大改善了电阻盘的伏安特性，提高了过压情况下的通过电流能力。在正常工作电压下，通过避雷器的电流仅为 1 微安。当避雷器遇到过电压情况时，出色的非线性特性会使通过避雷器的电流增加数千倍。避雷器处于导电状态，将过电压能量释放到大地，从而保护输电设备免受过电压的影响。
我们的优势
1.重量轻，便于安装，可在有限的空间和几乎所有角度安装。
2.无持续电流和低电流冲击残压。
3.出色的污染和短路性能
4.意外通电时可安全触摸。
5.稳定的 U-I 特性，即使在多次击穿后也是如此。
6.抗紫外线、臭氧、化学品和机械损伤。
7.完全符合 IEC60099-4、IEEE.C62.11 和 GB11032-2000 标准。
8.超过 15 年的避雷器制造经验。
避雷器的正常工作条件
1、环境空气温度不高于 +40 摄氏度，不低于 -40 摄氏度；
2、海拔高度不超过 1000-2000m（订货时应注明高原地区）；
3、交流系统频率为 50Hz 或 60Hz；
4、长期承受避雷器的工频电压不超过持续工作电压；
5、******风速不超过 35m/s；
6、适用于地震烈度不超过 8 度的地区；
7、污秽区域应事先注明。
4. 4、避雷器长期承受的工频电压不超过避雷器的连续工作电压。
5. ******风速不超过 35m/s。
6. 地震烈度不超过 7 度。
7. 应标明污染区域。
5KA 聚合物外壳无间隙金属氧化物避雷器电气参数
|
Type |
MOA Rated voltage (KVrms) |
MCOV KV(rms) |
Current impulse Residual Voltage |
2ms Rectangular current impulse withstand A(crest) |
4/10μs high current impulse withstand KA(crest) |
||
|
1/4μs Lightning current impulse KV(crest) |
8/20μs Lightning current impulse KV(crest) |
30/60μs Switching current impulse KV(crest) |
|||||
|
YH5W-3 |
3 |
2.55 |
11.3 |
9 |
8.9 |
150 |
65 |
|
YH5W-6 |
6 |
5.1 |
22.6 |
18 |
16.8 |
150 |
65 |
|
YH5W-9 |
9 |
7.65 |
33.7 |
27 |
23.8 |
150 |
65 |
|
YH5W-10 |
10 |
8.4 |
36 |
30 |
23 |
150 |
65 |
|
YH5W-11 |
11 |
9.4 |
40 |
33 |
30 |
150 |
65 |
|
YH5W-12 |
12 |
10.2 |
42.2 |
36 |
27 |
150 |
65 |
|
YH5W-15 |
15 |
12.7 |
51 |
45 |
38.5 |
150 |
65 |
|
YH5W-18 |
18 |
15.3 |
61.5 |
54 |
46.2 |
150 |
65 |
|
YH5W-21 |
21 |
17 |
71.8 |
63 |
54.2 |
150 |
65 |
|
YH5W-24 |
24 |
19.5 |
82 |
72 |
62 |
150 |
65 |
|
YH5W-27 |
27 |
22 |
92 |
81 |
69.8 |
150 |
65 |
|
YH5W-30 |
30 |
24.4 |
102 |
90 |
79 |
150 |
65 |
|
YH5W-33 |
33 |
27.5 |
112 |
99 |
86.7 |
150 |
65 |
|
YH5W-36 |
36 |
29 |
123 |
108 |
92.4 |
150 |
65 |
Note: if it is porcelain,without”H”
10KA 聚合物外壳式无间隙金属氧化物避雷器电气参数
|
Type |
MOA Rated voltage (KVrms) |
MCOV KV(rms) |
Current impulse Residual Voltage |
2ms Rectangular current impulse withstand A(crest) |
4/10μs high current impulse withstand KA(crest) |
||
|
1/4μs Lightning current impulse KV(crest) |
8/20μs Lightning current impulse KV(crest) |
30/60μs Switching current impulse KV(crest) |
|||||
|
YH10W-3 |
3 |
2.55 |
11.3 |
9 |
8.9 |
250 |
100 |
|
YH10W-6 |
6 |
5.1 |
22.6 |
18 |
16.8 |
250 |
100 |
|
YH10W-9 |
9 |
7.65 |
33.7 |
27 |
23.8 |
250 |
100 |
|
YH10W-10 |
10 |
8.4 |
36 |
30 |
23 |
250 |
100 |
|
YH10W-11 |
11 |
9.4 |
40 |
33 |
30 |
250 |
100 |
