24kV 户内冷缩三芯终端套件具有抗污染、抗老化、憎水性好、耐寒耐热性能优异等特点， 特别适用于高海拔地区、寒冷地区、潮湿地区、盐雾地区和重污染地区。安装时无需明火， 特别适用于石油、化工、矿山等易燃易爆场所。
1.产品
24kV 户内冷缩三芯终端套件具有体积小、操作简便、速度快、无需专用工具、适用范围广、 产品规格少等优点。与热缩电缆附件相比，它无需用火加热，安装后移动或弯曲也不会像热 缩电缆附件那样危险。(因为冷缩电缆的末端取决于弹性压缩力） 。室内安装的 24kV 冷缩 三芯终端套件的安装程序是从一端向另一端施工，施工过程中不能改变，过程中很难有气泡 会出现在电缆管中，因此施工质量较高，热缩施工则不同，热量从一端向另一端传递，很容 易导致加热不均匀，从而导致气泡的产生，严重影响施工质量。
室内用 24kV 冷缩三芯终端套件的使用范围适用于 12/20(24)kV 、XLPE 、橡胶绝缘三芯电力 电缆。1kV 冷缩三芯终端套件的安装环境应无尘，温度高于 0℃ , 相对湿度不超过 75%。 1kV 冷缩三芯终端套件的安装验收测试标准和运行监督应按照相关规定执行
2.产品参数（规格）
技术规格
|
测试项目 |
参数 |
|
湿功率工频耐压测试（室外） |
48 千伏（72 千伏）/ 1 分钟 |
|
干式电源频率耐压测试（室内） |
54 千伏（81 千伏）/5 分钟 |
|
冲击压力测试 |
125kV 1.2/50μ+10 次 |
|
局部放电测试 |
≤10 个（1.73Uo） |
24kV 户内用冷缩三芯终端套件有四个常见的技术参数。对于我们的 24kV 户内用冷缩三芯 终端套件，干式工频耐压试验为 54kV（81kV）/5 分钟。冲击压力测试为 125kV 1.2/50 μ+10 次。局部放电测试为≤ 10pc(1.73Uo) 。我们的 24kV 户内用冷缩三芯终端套件的这些参数都 是合格和优秀的。所以您可以放心购买，如果您有具体的参数要求，请联系我们的代理商， 我们会在收到您的要求后尽快为您提供帮助。
3.产品特点和应用
1.全收缩自动复位技术，安装无需专用工具，施工安装简单快捷；
2.无明火、无加热，安全可靠；
3. 电缆本体具有持久的径向压力，密封性和防水性好，确保长期可靠运行。
4.产品

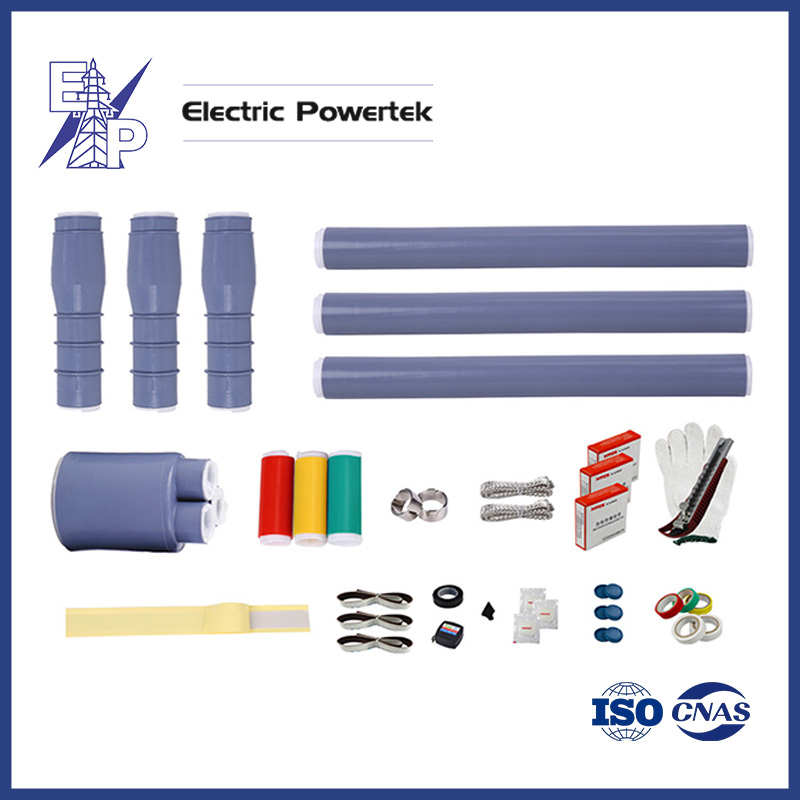

24kV 户内用冷缩三芯终端套件的材料清单/具体内容
|
项目 |
组件 |
单位 |
单芯 |
三个内核 |
备注 |
|
1 |
突围 |
pc |
- |
1 |
|
|
2 |
终端管 |
pc |
1 |
3 |
|
|
3 |
外套管 |
pc |
1 |
3 |
|
|
4 |
密封管 |
pc |
1 |
3 |
|
|
5 |
自粘胶带 |
滚动 |
1 |
1 |
|
|
6 |
防水密封胶浆 |
|
1 |
1 |
只在户外 |
|
7 |
填缝脂油 |
pc |
2 |
6 |
|
|
8 |
恒力弹簧 |
滚动 |
1 |
2 |
|
|
9 |
半导电胶带 |
pc |
1 |
1 |
|
|
10 |
装甲土辫子 |
滚动 |
- |
1 |
|
|
11 |
石勒土编 |
pc |
1 |
1 |
|
|
12 |
硅脂 |
pc |
1 |
1 |
|
|
13 |
PVC 胶带 |
背包 |
1 |
2 |
|
|
14 |
砂纸 |
背包 |
2 |
3 |
|
|
15 |
清洁纸巾 |
滚动 |
2 |
6 |
|
|
16 |
手套 |
件 |
2 |
2 |
|
|
17 |
测量带 |
件 |
1 |
1 |
|
|
18 |
刀 |
件 |
1 |
1 |
|
|
19 |
圆锥体 |
件 |
- |
1 |
|
|
20 |
安装说明 |
件 |
1 |
1 |
|
5.冷缩电缆附件是利用弹性体材料（常用硅橡胶和乙丙橡胶）在工厂内注塑硫化成型，然后通 过膨胀，内衬塑料螺旋支撑件形成的各种电缆附件。在现场安装时，将这些预膨胀件放在处 理好的电缆端头或接头处，抽出内部支撑的塑料螺旋条（支撑件）压在电缆绝缘层上，就形 成了电缆附件。由于它是在常温下受弹性收缩力作用，而不是像热缩电缆附件那样用火加热 收缩，所以俗称冷缩电缆附件。该产品集防水、应力控制、屏蔽、绝缘于一体，可在各种恶 劣的环境条件下长期使用。广泛应用于电力、石油、化工、冶金、铁路、港口、建筑等领域。
